Welches Objektiv eignet sich am besten für robotische Bildverarbeitungssysteme?

Die Wahl des richtigen Objektivs für ein robotisches Bildverarbeitungssystem dient nicht nur der Erzeugung eines klaren Bildes – sie hat direkte Auswirkungen auf Genauigkeit, Tiefenwahrnehmung und SystemzuverlässigkeitEgal ob Sie einen Roboterarm für Inspektions-, Pick-and-Place- oder KI-gesteuerte Automatisierungsanwendungen bauen, die Linse spielt eine entscheidende Rolle für die Leistungsfähigkeit Ihres Systems unter realen Bedingungen.

In diesem Leitfaden erklären wir Ihnen Schritt für Schritt, wie Sie die richtige Wahl treffen. bestes Objektiv für Roboter-Bildverarbeitungssysteme, basierend auf praktischen technischen Erfordernissen und nicht auf allgemeinen Spezifikationen.

Warum die Linse wichtiger ist, als Sie denken

In vielen Projekten konzentrieren sich Teams stark auf Sensoren und Algorithmen, vernachlässigen aber die Linse. Tatsächlich definiert die Linse:

• Wie viel von der Szene Ihr Roboter „sehen“ kann
• Wie genau es Entfernung und Position messen kann
• Wie gut es sich unter verschiedenen Lichtverhältnissen und Umgebungen verhält

Ein ungeeignetes Objektiv kann Verzerrungen verursachen, die Randschärfe verringern oder das Sichtfeld einschränken – was zu Fehlern bei der Erkennung und Positionierung führt.

Linsentypen für robotische Bildverarbeitungssysteme

Unterschiedliche Anwendungen erfordern unterschiedliche optische Verfahren. Zu den gängigsten Optionen gehören:

1. Standard-Industrie-Vision-Objektive

Diese Geräte werden häufig für einfache Inspektionen und Objekterkennung eingesetzt. Sie eignen sich gut, wenn keine Tiefenwahrnehmung erforderlich ist.

2. Weitwinkelobjektive für die Robotervision

Wenn Ihr Roboter einen größeren Bereich überwachen muss – wie z. B. Förderbänder oder Umgebungen mit mehreren Objekten – Weitwinkelobjektiv für Robotervision hilft dabei, die Abdeckung zu erweitern, ohne dass zusätzliche Kameras benötigt werden.

3. Stereoskopische Sichtlinsen für Roboter

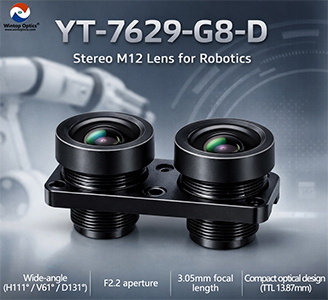

Für Anwendungen, die Tiefenwahrnehmung erfordern, wie z. B. Roboterarme und 3D-Positionierung, Stereosichtlinsen für Roboter Sie sind unerlässlich. Sie ermöglichen die Tiefenmessung durch die Aufnahme zweier synchronisierter Bilder, wodurch das System die Entfernung genau berechnen kann.

Wichtige Faktoren bei der Auswahl einer Robotervisionslinse

1. Brennweite und Bildfeld

Die Brennweite bestimmt, wie weit oder eng Ihr Sichtfeld ist.

• Kurze Brennweiten (z. B. Objektiv mit 3,05 mm Brennweite für Robotik) bieten ein breiteres Sichtfeld
• Ein breiteres Sichtfeld verringert zwar den toten Winkel, kann aber die Detailgenauigkeit leicht beeinträchtigen.

Bei Roboterarmen ist ein ausgewogenes Verhältnis entscheidend: ausreichende Abdeckung, um den Arbeitsbereich zu sehen, aber gleichzeitig genügend Details für eine präzise Positionierung.

2. Verzerrungskontrolle

Verzerrungen gehören zu den am meisten übersehenen Faktoren in der Robotervision.

A Objektiv mit geringer Verzerrung für maschinelles Sehen gewährleistet, dass gerade Linien gerade bleiben und Messungen präzise bleiben. Dies ist besonders wichtig bei:

• Objektpositionierung
• Dimensionsprüfung
• 3D-Rekonstruktion

In Weitwinkel-Robotiksystemen werden häufig Objektive mit einer Verzeichnung unter -18 % bevorzugt, um die geometrische Genauigkeit zu gewährleisten.

3. Blende und Leistung bei schwachem Licht

Die Lichtverhältnisse in industriellen Umgebungen können stark variieren.

Ein Objektiv mit einer Blendenöffnung wie F2.2 bietet ein gutes Gleichgewicht zwischen Lichteinfall und Schärfentiefe und eignet sich daher sowohl für kontrollierte als auch für semivariable Lichtverhältnisse.

4. Sensorkompatibilität (CRA Matters)

Die Abstimmung von Objektiv und Sensor ist entscheidend.

A CRA-optimierte Linse für Sensoren Dies gewährleistet eine gleichmäßige Lichtverteilung im Bild, verbessert die Kantenschärfe und reduziert Vignettierung. Dies ist besonders wichtig bei der Arbeit mit kompakten Sensoren, wie sie beispielsweise in eingebetteten Robotersystemen verwendet werden.

5. Mechanische Konstruktion und Integration

In der Robotik ist der Platz oft begrenzt.

A Kompaktobjektiv für Robotersysteme Eine kürzere Gesamtlänge (TTL) erleichtert die Integration, insbesondere in Roboterarmen oder beengten Gehäusen. Standardschnittstellen wie M12-Objektive für Roboterkameras vereinfacht auch die Installation und den Austausch.

6. Umweltbeständigkeit

Nicht alle Objektive sind für industrielle Umgebungen geeignet.

Wenn Ihr System unter rauen Bedingungen arbeitet, ist die Wahl eines Kameraobjektiv mit Schutzart IP69 können einen bedeutenden Unterschied ausmachen. Diese Optische Linsen in Industriequalität sind so konzipiert, dass sie Folgendem standhalten:

• Staub und Schmutz
• Einwirkung von Hochdruckwasser
• Temperaturschwankungen

Dies ist besonders wichtig für Anwendungen wie Fabrikautomation, Lebensmittelverarbeitung oder Outdoor-Robotik.

Alles zusammengefasst: Was sollten Sie wählen?

Welches Objektiv eignet sich also am besten für robotische Bildverarbeitungssysteme?

Die Antwort hängt von Ihrer Anwendung ab – aber im Allgemeinen sollte eine ideale Lösung Folgendes bieten:

• Ausreichend weites Sichtfeld für die Abdeckung
• Geringe Verzerrung für hohe Messgenauigkeit
• Kompatibilität mit Ihrem Sensor
• Kompaktes Design für einfache Integration
• Langlebigkeit für Ihre Arbeitsumgebung

Beispielsweise in Roboterarm-Visionsystemen, die Tiefenwahrnehmung erfordern, Stereoobjektiv-Setup mit geringer Verzerrung, großem Sichtwinkel und industriellem Schutz ist oft die effektivste Wahl.

Schlussbetrachtung

Die richtige Wahl treffen Roboter-Vision-Linse Es geht nicht darum, die höchsten technischen Daten auszuwählen, sondern darum, die richtige Kombination aus Optik, Mechanik und Haltbarkeit für Ihren spezifischen Anwendungsfall zu finden.

Indem man versteht, wie Faktoren wie Brennweite, Verzerrung und Umwelteinflüsse die Leistung beeinflussen, kann man ein zuverlässigeres und präziseres Bildverarbeitungssystem von Grund auf entwickeln.
