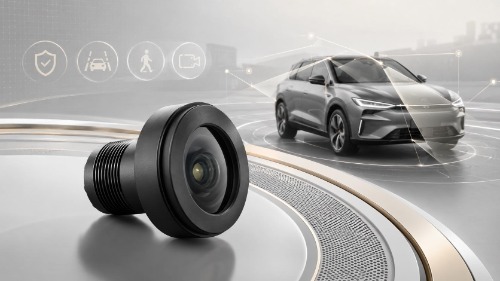

Was zeichnet ein gutes Autokameraobjektiv aus?

Bei der Auswahl eines Objektivs für eine Fahrzeugkamera geht es nicht nur darum, ein Objektiv zu finden, das ein Bild erzeugt. Für Fahrzeugkameras muss ein gutes Objektiv eine stabile Bildqualität, ein geeignetes Sichtfeld, eine zuverlässige Konstruktion, Beständigkeit gegenüber Umwelteinflüssen und eine gleichbleibende Langzeitproduktion gewährleisten.

Fahrzeugkameras finden breite Anwendung in Rückfahrkamerasystemen, 360°-Kamerasystemen, Frontkameras, Fahrerassistenzsystemen (ADAS), Fahrermanagementsystemen (DMS), Fahrermanagementsystemen (OMS), Fahrzeugmanagementsystemen (CMS), Einparkhilfen und Dashcams. Jede Anwendung stellt unterschiedliche Anforderungen an die optische Leistung und die mechanische Konstruktion.

Was zeichnet also ein gutes Objektiv für eine Autokamera aus? Die Antwort hängt vom Design des Kameramoduls, dem Anwendungsszenario, dem Sensor, dem Sichtfeld, der Auflösung, der Struktur und den Umgebungsbedingungen ab.

1. Ein gutes Autokameraobjektiv sollte zum Anwendungsbereich passen.

Der erste Schritt bei der Auswahl eines Objektiv einer Autokamera versteht die Anwendung.

In Fahrzeugen können Rückfahrkameras, Rundumsichtkameras und Fahrerüberwachungskameras eingesetzt werden, ihre optischen Anforderungen sind jedoch nicht gleich.

Zum Beispiel:

• Rückfahrkameras benötigen üblicherweise ein weites Sichtfeld und eine stabile Leistung im Freien.
• Rundumsichtkameras benötigen einen extrem weiten Blickwinkel und eine gute Bildqualität an den Rändern.
• Frontkameras benötigen möglicherweise klarere Bilder für größere Entfernungen.
• DMS-Kameras konzentrieren sich stärker auf Nahbereichsbildgebung, Gesichtserkennung und Infrarotleistung.
• CMS-Kameras benötigen eine stabile Bildqualität für die Sicht zur Seite und nach hinten.
• Einparkhilfekameras müssen kompakt sein, eine große Abdeckung bieten und umweltbeständig sein.

Ein gutes Objektiv für eine Autokamera sollte anhand des jeweiligen Anwendungsfalls ausgewählt werden, anstatt für jedes Projekt ein universelles Objektiv zu verwenden.

2. Ein geeignetes Sichtfeld ist wichtiger als ein bloß weites Sichtfeld.

Das Sichtfeld ist eine der wichtigsten Spezifikationen für Autokameraobjektive. Es bestimmt, wie viel Bereich die Kamera erfassen kann.

Ein breiteres Sichtfeld ist jedoch nicht immer besser.

Ist das Sichtfeld zu eng, erfasst die Kamera möglicherweise nicht genügend Umgebungsinformationen. Ist es hingegen zu weit, lassen sich Bildverzerrungen und Kantenschärfe unter Umständen schwerer kontrollieren.

Ein gutes Objektiv für eine Autokamera sollte ein für die Anwendung geeignetes Sichtfeld bieten und gleichzeitig eine brauchbare Bildschärfe und Verzerrungskontrolle gewährleisten.

Zum Beispiel:

Das richtige Sichtfeld (FOV) sollte anhand der Konstruktion des Fahrzeugkamerasystems und nicht nur anhand des Aussehens der Linse oder allgemeiner Spezifikationen bestimmt werden.

3. Geringe Verzerrung trägt zu einer besseren Nutzbarkeit des Bildes bei.

Viele Objektive für Autokameras benötigen ein Weitwinkeldesign. Weitwinkelobjektive führen jedoch häufig zu Verzerrungen, insbesondere am Bildrand.

Bei Fahrzeugkameras kann übermäßige Verzerrung das Seherlebnis beeinträchtigen und die Bildnutzbarkeit verringern. Beispielsweise können Parkleitlinien, Objekte in der Umgebung, Fahrbahnränder und die Fahrzeugumgebung weniger präzise erscheinen, wenn die Verzerrung nicht ausreichend minimiert wird.

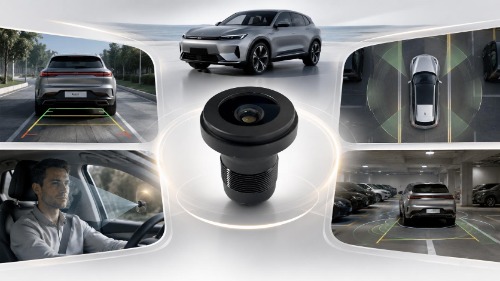

Bei Rundumsichtsystemen sind geringe Verzerrungen und eine stabile Kantendarstellung besonders wichtig, da Bilder von mehreren Kameras verarbeitet oder zusammengefügt werden müssen.

Ein gutes Objektiv für eine Autokamera sollte ein ausgewogenes Verhältnis zwischen großem Betrachtungswinkel und geringer Verzeichnung aufweisen. Es sollte dazu beitragen, eine natürlichere und besser nutzbare Bildstruktur für das Kameramodul zu gewährleisten.

4. Das Objektiv sollte zum Sensor passen, ihn aber nicht einschränken.

Viele Kameramodulprojekte verwenden Sensoren mit 2 MP, 5 MP, 8 MP oder höherer Auflösung. Ein hochauflösender Sensor garantiert jedoch nicht automatisch eine hohe Bildqualität.

Kann das Objektiv die optischen Anforderungen des Sensors nicht erfüllen, kann die endgültige Bildqualität dennoch eingeschränkt sein.

Bei der Auswahl eines Objektivs für eine Autokamera sollten Kunden Folgendes berücksichtigen:

• Sensorgröße
• Bildkreis
• Auflösungsübereinstimmung
• Hauptstrahlwinkel
• FOV-Anforderung
• Edge-Bildqualität
• Mechanische Struktur
• Arbeitsabstand

Ein gutes Objektiv für eine Autokamera sollte die einwandfreie Funktion des Sensors gewährleisten. Objektiv und Sensor müssen als Teil des gesamten Kameramodulsystems zusammenarbeiten.

5. Gleichbleibende Bildqualität über das gesamte Bildfeld

Manche Objektive weisen in der Bildmitte eine gute Bildqualität auf, zeigen aber zum Rand hin eine schwächere Leistung. Für Anwendungen im Automobilbereich kann dies problematisch sein.

Bei Rückfahrkamera-, Rundumsicht-, CMS- und Einparkhilfe-Anwendungen kann der Bildrandbereich wichtige visuelle Informationen enthalten. Ist das Randbild unscharf oder verzerrt, kann dies die Gesamtleistung der Kamera beeinträchtigen.

Ein gutes Objektiv für eine Autokamera sollte eine gleichbleibende Bildqualität über das gesamte Bildfeld hinweg gewährleisten, nicht nur in der Bildmitte.

Dies ist besonders wichtig für Weitwinkel-AutokameraobjektiveHierbei müssen Kantenschärfe, Verzerrungskontrolle und Bildkonsistenz gleichermaßen berücksichtigt werden.

6. Automobilkameraobjektive müssen umweltbeständig sein

Die Anforderungen im Automobilbereich sind höher als bei vielen Anwendungen in der Unterhaltungselektronik. Eine in einem Fahrzeug verwendete Linse muss unter Umständen Temperaturschwankungen, Vibrationen, Feuchtigkeit, Staub, Wasser und Langzeitbetrieb standhalten.

Außenkameras wie Rückfahrkameras, 360°-Kameras, Seitenkameras und Parkkameras erfordern unter Umständen Wasser- und Staubdichtigkeit. Innenkameras wie DMS und OMS legen hingegen mehr Wert auf Infrarotleistung, gute Bildqualität bei schwachem Licht und eine stabile Nahbereichsdarstellung.

Je nach Projekt können die Anforderungen an Automobilobjektive Folgendes umfassen:

• Wasserdichtes Design
• Staubbeständigkeit
• Temperaturbeständigkeit
• Vibrationsfestigkeit
• Stabile optische Leistung
• Zuverlässige mechanische Struktur
• Langfristige Produktionskonstanz

Ein gutes Objektiv für eine Fahrzeugkamera sollte entsprechend der realen Arbeitsumgebung des Fahrzeugkamerasystems konstruiert und bewertet werden.

7. Die mechanische Struktur muss zum Kameramodul passen.

Das Objektiv einer Automobilkamera ist nicht nur eine optische Komponente. Es muss auch zur Struktur des Kameramoduls passen.

Für verschiedene Projekte können unterschiedliche Linsenstrukturen erforderlich sein, wie z. B. M7, M8, M9, M10, M12, AA-Struktur oder kundenspezifische mechanische Konstruktionen.

Die geeignete Struktur hängt von Folgendem ab:

• Modulgröße
• Sensorposition
• Optischer Pfad
• Montageverfahren
• Wasserdichtes Design
• Platzmangel
• Anwendungsumgebung
• Massenproduktionsprozess

Für Hersteller von Kameramodulen kann die Wahl einer Linse mit der richtigen mechanischen Struktur dazu beitragen, die Montageeffizienz und die Projektrealisierbarkeit zu verbessern.

Ein gutes Objektiv für eine Autokamera sollte sowohl den optischen Anforderungen als auch der mechanischen Konstruktion des Kameramoduls entsprechen.

8. Produktionskonstanz ist für Automobilprojekte wichtig

Bei Kameraprojekten für die Automobilindustrie ist ein gutes Muster nur der Anfang. Kunden legen außerdem Wert darauf, ob die Objektivqualität auch bei der Serienproduktion stabil bleibt.

Automobilprojekte erfordern in der Regel eine langfristige Zusammenarbeit, eine stabile Lieferkette, Qualitätskontrolle und eine gleichbleibende optische Leistung über verschiedene Chargen hinweg.

Wichtige Faktoren sind unter anderem:

• Konsistenz der Probe
• Chargenstabilität
• Montagegenauigkeit
• Qualitätsprüfung
• Produktionssteuerung
• Langfristige Lieferfähigkeit
• Kommunikationseffizienz während der Projektentwicklung

Ein guter Lieferant von Objektiven für Automobilkameras sollte nicht nur die Objektivauswahl und die Musterbewertung unterstützen, sondern auch eine stabile Massenproduktion und ein Qualitätsmanagement gewährleisten.

9. Die Leistungsfähigkeit des Lieferanten ist Teil der Linsenqualität

Wenn Kunden ein Objektiv für eine Autokamera bewerten, bewerten sie gleichzeitig auch den Lieferanten des Objektivs.

Bei Automobilprojekten kann die Leistungsfähigkeit der Zulieferer die Projekteffizienz, die Produktzuverlässigkeit und die langfristige Zusammenarbeit direkt beeinflussen.

Ein zuverlässiger Lieferant von Automobillinsen sollte Folgendes bieten:

• Erfahrung im Projekt Automobillinsen
• Qualitätskontrollsystem
• Unterstützung für optisches Design und Evaluierung
• Fähigkeit zur Unterstützung verschiedener Linsenstrukturen
• Stabile Produktionskapazität
• Klare Projektkommunikation
• Erfahrung mit den Anforderungen an Kameramodule

Wintop Optics verfügt über TS16949- und ISO-Zertifizierungen sowie Erfahrung in Projekten für Automobilobjektive. Diese Kompetenzen unterstützen die Qualitätskontrolle, die Produktionskonsistenz und die projektbezogene Objektivbewertung für Kunden im Bereich Automobilkameramodule.

10. Wintop Optics Automotive Camera Lens Solutions

Wintop Optics bietet Objektivlösungen für Automobilkameras für verschiedene Fahrzeugkameraanwendungen, darunter Rückfahrkameras, Rundumsichtkameras, Frontkameras, CMS-, DMS-, OMS-, ADAS-Kameras, Einparkhilfekameras und andere Kameramodulprojekte.

Wir unterstützen verschiedene Linsenstrukturen, darunter M7-, M8-, M9-, M10-, M12- und AA-Linsenlösungen. Entsprechend den Projektanforderungen des Kunden unterstützen wir bei der Bewertung von Sensoranpassung, Sichtfeld, Auflösung, Struktur, Anwendungsumgebung und optischen Leistungsanforderungen.

Wenn Sie eine Objektivlösung für eine Fahrzeugkamera suchen, senden Sie uns bitte Ihre Projektinformationen, einschließlich Sensormodell, Sensorgröße, Sichtfeld, Auflösung, Bauart, Arbeitsabstand und Anwendungsszenario. Unser Team berät Sie gerne und empfiehlt Ihnen die passende Objektivlösung für Ihr Kameramodulprojekt.

Tel./WhatsApp: +86 15302689906
E-Mail: yorty@yuntal.com

Häufig gestellte Fragen

Wie wähle ich das richtige Objektiv für meine Autokamera aus?

Für die Auswahl des richtigen Objektivs für eine Fahrzeugkamera müssen Anwendung, Sensormodell, Sensorgröße, Sichtfeld, Auflösung, Arbeitsabstand, Bauart und Betriebsumgebung berücksichtigt werden. Unterschiedliche Anwendungen erfordern unterschiedliche Objektivkonstruktionen; die Objektivauswahl sollte daher auf dem jeweiligen Kameraprojekt basieren.

Ist ein größeres Sichtfeld für Fahrzeugkameraanwendungen immer besser?

Nein. Ein größeres Sichtfeld erfasst zwar mehr Umgebungsinformationen, kann aber auch zu stärkeren Verzerrungen und Problemen mit der Kantendarstellung führen. Das optimale Sichtfeld sollte die Anwendungsanforderungen erfüllen und gleichzeitig eine brauchbare Bildqualität, geringe Verzerrungen und eine optimale Anpassung an den Sensor gewährleisten.

Warum ist eine geringe Verzeichnung bei Autokameraobjektiven wichtig?

Geringe Verzerrungen tragen zu einer natürlicheren und besser nutzbaren Bildstruktur bei. Dies ist wichtig für Anwendungen wie Rückfahrkameras, 360°-Kamerasysteme, Einparkhilfen und Bilderkennung. Bei Weitwinkelobjektiven für Automobile sollten neben dem Sichtfeld und der Randschärfe auch die Verzerrungskorrektur berücksichtigt werden.

Kann ein Objektiv auf verschiedene Sensoren passen?

Nicht immer. Die Abstimmung von Objektiv und Sensor hängt von Sensorgröße, Bildkreis, Auflösung, CRA, Sichtfeld und mechanischer Struktur ab. Selbst bei ähnlicher Auflösung können unterschiedliche Objektivkonstruktionen erforderlich sein. Das Sensordatenblatt hilft Ingenieuren bei der Beurteilung der Eignung eines Objektivs.

Welche Linsenstruktur sollte ich wählen: M7, M8, M9, M10, M12 oder AA?

Die geeignete Linsenstruktur hängt von der Größe des Kameramoduls, der Montageart, den optischen Anforderungen und der Einsatzumgebung ab. Je nach Projektanforderungen können M7-, M8-, M9-, M10-, M12- und AA-Strukturen in Betracht gezogen werden. Für kompakte Module sind unter Umständen kleinere Strukturen erforderlich. Bei höherer Ausrichtung oder speziellen Montageanforderungen kann die AA-Struktur evaluiert werden.

Müssen Kameraobjektive für Automobile wasserdicht sein?

Das hängt vom Anwendungsfall ab. Außenkameras für Fahrzeuge, wie Rückfahrkameras, 360°-Kameras, Seitenkameras und Parkkameras, müssen oft wasser- und staubdicht sein. Innenkameras, wie z. B. DMS- und OMS-Kameras, konzentrieren sich eher auf Infrarot, Aufnahmen bei schwachem Licht und Nahbereichsleistung.

Kann Wintop Objektive gemäß unseren Anforderungen an das Kameramodul anpassen?

Ja. Wintop Optics unterstützt Sie bei der Auswahl der passenden Objektivlösung für Ihr Sensormodell, Sichtfeld, Ihre Auflösung, Bauform, Ihren Arbeitsabstand und Ihre Anwendungsanforderungen. Wir unterstützen verschiedene Objektivbauformen für Automobilkameras, darunter M7, M8, M9, M10, M12 und AA-Lösungen.

Suchen Sie ein passendes Autokameraobjektiv?

Jedes Projekt für eine Fahrzeugkamera stellt unterschiedliche optische und strukturelle Anforderungen. Unabhängig davon, ob es sich um eine Rückfahrkamera, eine Rundumsichtkamera, eine Frontkamera, ein CMS, ein DMS, ein OMS, ein ADAS oder eine Einparkhilfe handelt, sollte die Objektivauswahl auf dem jeweiligen Design des Kameramoduls basieren.

Wintop Optics unterstützt Lösungen für Kameraobjektive im Automobilbereich mit unterschiedlichen Strukturen und projektbasierter Evaluierung.

Teilen Sie uns bitte Ihr Sensormodell, Sichtfeld, Auflösung, Aufbau, Arbeitsabstand und Ihre Anwendungsanforderungen mit. Unser Team hilft Ihnen gerne, die passende Objektivlösung für Ihr Projekt zu finden.
